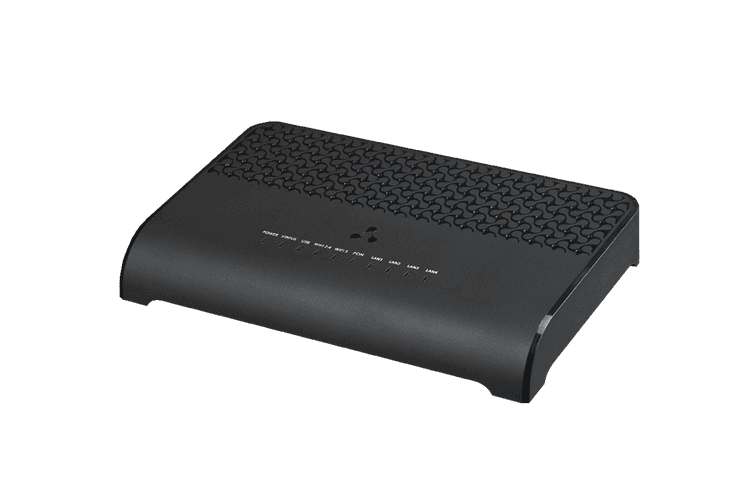

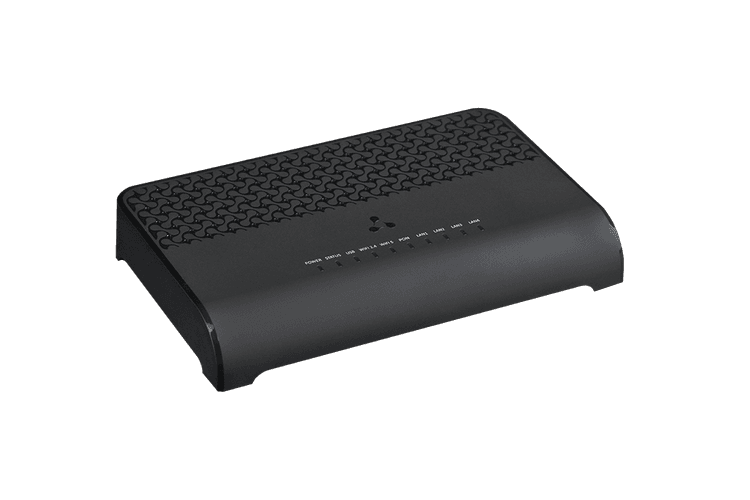

NTU-RG-5521G-Wax | GPON ONT абонентский терминал

NTU-RG-5521G-Wax — высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам IPTV, OTT и высокоскоростному интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Ключевые преимущества:

• 1 порт GPON
• 4 порта LAN Gigabit Ethernet
• 1 порт FXS для подключения аналогового телефона
• Порт USB 3.0 для подключения сетевого накопителя или принтера
• Двухдиапазонный Wi-Fi (802.11a/b/g/n/ac/ax)
• Wi-Fi EasyMesh

Технология PON
Технология PON — одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфра-структуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000BASE-T позволяет организовать высокоскоростное соединение устройств в сети. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD, принтер).

Предоставляемые услуги

• Высокоскоростной доступ в интернет
• Потоковое видео/High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
• Развлекательные и обучающие программы «online»

Варианты применения

• Подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
• Построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Преимущества технологии EasyMesh

• Сетевой интеллект:самоорганизующаяся и самооптимизирующаяся сеть собирает информацию и реагирует на сетевые условия для обеспечения максимальной производительности
• Эффективная балансировка нагрузки: позволяет устройствам перемещаться к лучшему соединению и избегать помех
• Масштабируемость: позволяет добавлять точки доступа Wi-Fi EasyMesh от нескольких вендоров

Беспроводное подключение
NTU-RG-5520G-Wax поддерживают стандарт 802.11ax, что обеспечивает скорость передачи данных до 2400 Мбит/c и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах — 2.4ГГц и5 ГГц.

Параметры интерфейса PON

• 1 порт GPON
• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
• Тип разъема — SC/APC
• Среда передачи — оптоволоконный кабель SMF — 9/125, G. 652
• Максимальная дальность — 20 км
• Передатчик:
  POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
  • Скорость передачи данных: 1244 Мбит/с
  • Средняя выходная мощность +0,5..+5 дБм
  • Ширина спектральной линии 1 нм (-20 дБ)
• Приемник:
  APD/TIA CW Mode цифровой приемник, длина волны 1490 нм
  • Скорость передачи данных: 2488 Мбит/с
  • Чувствительность приемника -28 дБм, BER≤1.0×10
  • Оптическая перегрузка приемника -8 дБм

Параметры интерфейсов LAN

• 4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

• 1 порт FXS
• Поддержка протокола SIP
• Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
• Передача факса: G.711, T.38
• Сопротивление шлейфа до 2 кОм
• Прием набора импульсный/частотный (DTMF)
• Выдача Caller ID

Параметры беспроводного модуля

• Стандарты 802.11a/b/g/n/ac/ax
• Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850 МГц
• Поддержка EasyMesh
• Одновременная работа в двух частотных диапазонах (Simultaneous Dual Band)
• Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM, 1024 QAM

Рабочие каналы

• 802.11b/g/n/ax: 1-13
• 802.11a/n/ac/ax: 36-64, 132-165

Скорость беспроводного соединения¹

• 802.11b: 1; 2; 5,5 и 11 Мбит/с
• 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• 802.11n: 300 Мбит/c (канал 20 Мгц)
• 802.11ac: 866 Мбит/c (канал 80 МГц)
• 802.11ax: 2402 Мбит/c (канал 160 МГц)

Максимальная выходная мощность передатчика²

• 802.11b (11 Мбит/с): 21 дБм
• 802.11а (54 Мбит/с): 18 дБм
• 802.11g (54 Мбит/с): 18 дБм
• 802.11n (MCS7): 18 дБм
• 802.11ac (MCS9): 17 дБМ
• 802.11аx (MCS0): 20 дБм
• 802.11аx (MCS11): 16 дБм

Параметры интерфейса USB

• 1 порт USB 3.0

Физические характеристики и условия окружающей среды

• Габариты (Ш х В х Г): 230 x 37 x 140 мм, настольное исполнение, возможность крепления на стену
• Питание. Внешний адаптер питания постоянного тока 12B/2А
• Потребляемая мощность не более 18 Вт
• Рабочий диапазон температур от +5 до +40 С
• Масса: 0,383 кг
• Относительная влажность до 80%

Функциональные характеристики

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
• Поддержка IPoE (DHCP-client и static)
• DHCP-сервер на стороне LAN
• Передача Multicast трафика по Wi-Fi
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPNP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• Поддержка UPNP, SMB, FTP/FTP-alg, Print Server,
• VLAN в соответствии с IEEE 802.1Q
• Поддержка VPN в режиме L2TP
• Поддержка L2TP over IPSec

Поддержка функций безопасности

• Ограничение скорости на портах
• FEC кодирование

Конфигурирование и мониторинг

• В соответствии с TR-142:
  • Удаленное управление по протоколу OMCI
  • Удаленное управление по протоколу TR-069
• Локальное управление WEB
• Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Поддержка стандартов

• ITU-T G.984.x — GPON
• ITU-T G.988 OMCI specification
• IEEE 802.1D
• IEEE 802.1Q
• IEEE 802.1P

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/аx. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

² Частотные диапазоны, количество каналов и максимальное значение мощности передатчика будут изменяться в соответствии с правилами радиочастотного регулирования в вашей стране.
