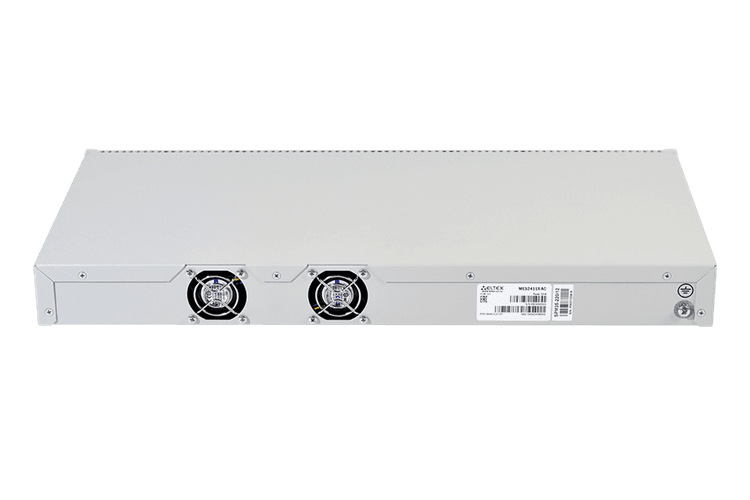

MES2411X | Коммутатор 8 портов 1G, 11 портов 10G
Коммутатор MES2411X осуществляет подключение конечных пользователей к сетям крупных предприятий, пред-приятий малого и среднего бизнеса, а также к сетям операторов связи с помощью интерфейсов 1G/10G.
Функциональные возможности коммутатора обеспечивают поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.
Ключевые преимущества:
- Пропускная способность 236 Гбит/с
- Базовые функции L3
- Расширенные функции L2
- Поддержка Multicast (IGMP Snooping, MVR)
- Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
- Front-to-back вентиляция
Интерфейсы
- 10/100/1000BASE-T (RJ-45) — 8
- 1000BASE-X (SFP)/10GBASE-R (SFP+) — 11
- Консольный порт RS-232 (RJ-45) — 1
Производительность
- Пропускная способность — 236 Гбит/с
- Производительность на пакетах длиной 64 байта1 — 175,5 MPPS
- Объем буферной памяти — 2 Мбайт
- Объем ОЗУ (DDR3) — 512 Мбайт
- Объем ПЗУ (SPI Flash) — 64 Мбайт
- Таблица MAC-адресов — 32768
- Количество ARP-записей — 1000
- Таблица VLAN — 4094
- Количество групп L2 Multicast (IGMP Snooping) — 4094
- Количество групп L3 Multicast (IGMP proxy) — 2048
- Количество правил SQinQ — 768 (ingress)/1024 (egress)
- Количество правил MAC ACL — 766
- Количество правил IPv4/IPv6 ACL — 640/320
- Количество L3-интерфейсов — 8 vlan, до 5 IPv4-адресов в каждом vlan, до 300 IPv6 GUA суммарно для всех vlan
- Link Aggregation Groups (LAG) — 24 группы, до 8 портов в одном LAG
- Качество обслуживания QoS Размер — 8 выходных очередей на порт
- Jumbo-фрейма — максимальный размер пакетов 12288 байт
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN, RSPAN)
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические записи MAC (Static MAC Entries)
- Отслеживание событий MAC change на портах
- Логирование событий MAC Flapping
Поддержка VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
- Поддержка MAC-based VLAN
- Поддержка Protocol-based VLAN
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping fast-leave
- Поддержка функций IGMP proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
- Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка STP Root Guard
- Поддержка STP Loop Guard
- Поддержка STP BPDU Guard
- Поддержка BPDU Filtering
- Поддержка Spanning Tree Fast Link option
- Поддержка Loopback Detection (LBD)
- Изоляция портов
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Поддержка Layer 2 Protocol Tunneling (L2PT)
- Поддержка ERPS (G.8032v2)
Функции L3 Multicast
- IGMP proxy (RFC 4605)
- IGMP proxy fast-leave
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
Сервисные функции
- Виртуальное тестирование кабеля (VCT)
- Диагностика оптического трансивера
Поддержка IPv6
- Функциональность IPv6 Host
- Совместное использование IPv4, IРv6
Функции обеспечения безопасности
- DHCP Snooping
- Опция 82 протокола DHCP
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- PPPoE Intermediate agent
- IP Source Guard
- Dynamic ARP Inspection
- DHCPv6 Snooping
- IPv6 Source Guard
- Поддержка функции IPv6 ND Inspection
- Поддержка функции IPv6 RA Guard
Списки управления доступом ACL
- L2-L3-L4 ACL (Access Control List)
- IPv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
- Ограничение скорости на портах (shaping)
- Ограничение скорости (policing) согласно sr-TCM и tr-TCM— Поддержка класса обслуживания IEEE 802.1p
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Настройка приоритета IEEE 802.1p для VLAN управления
- Классификация трафика на основании ACL
- Назначение меток CoS/DSCP на основании ACL
- Перемаркировка меток DSCP в CoS
- Перемаркировка меток CoS в DSCP
- Назначение VLAN на основании ACL
OAM
- IEEE 802.3ah, Ethernet OAM
- Dying Gasp
- IEEE 802.3ah Unidirectional Link Detection (UDLD) — протокол обнаружения однонаправленных линков
Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SFTP— Автоматическое резервирование (backup) файла
- конфигурации по TFTP/SFTP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (IEEE 802.1ab) + LLDP MED
- Возможность обработки трафика управления с двумя заголовками IEEE 802.1Q
- Поддержка авторизации вводимых команд с помощью сервера TACACS+
- Поддержка IPv4/IPv6 ACL для управления устройством
- Управление доступом к коммутатору — уровни привилегий для пользователей
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
- Клиент Telnet, клиент SSH
- Сервер Telnet, сервер SSH
- Поддержка макрокоманд
- Журналирование вводимых команд по протоколу TACACS+— Автоматическая настройка DHCP
- DHCP Relay (поддержка IРv4)
- DHCP Relay Option 82
- Сервер DHCP
- Добавление тега PPPoE Circuit-ID
- Flash File System
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование пароля
- Ping (поддержка IPv4/IPv6)
- Поддержка статических маршрутов IPv4/IPv6
- Поддержка нескольких версий файлов конфигурации
- Функции мониторинга
- Статистика интерфейсов
- Поддержка мониторинга загрузки CPU по задачам и очередям— Мониторинг загрузки оперативной памяти (RAM)
- Мониторинг температуры
- Мониторинг TCAM
Стандарты MIB/IETF
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 2465 IPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 802.3 MAU MIB
- RFC 2674, 4363 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3289 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571, RFC 2572, RFC 2573, RFC 2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
- МЭК 61850
Физические параметры и параметры окружающей среды
- Питание: 100–240 В AC, 50-60 Гц
- Максимальная потребляемая мощность: 35 Вт
- Тепловыделение: 35 Вт
- Рабочая температура окружающей среды — от -20 до +50 °С
- Температура хранения — от -40 до +70 °С
- Рабочая влажность — не более 80%
- Охлаждение — активное, 2 вентилятора
- Исполнение — 19″, 1U
- Габаритные размеры (Ш x В х Г) — 430 x 44 х 203 мм
- Масса — 2,57 кг
(1) Значение указано для односторонней передачи
(2) Не поддерживается в текущей версии ПО

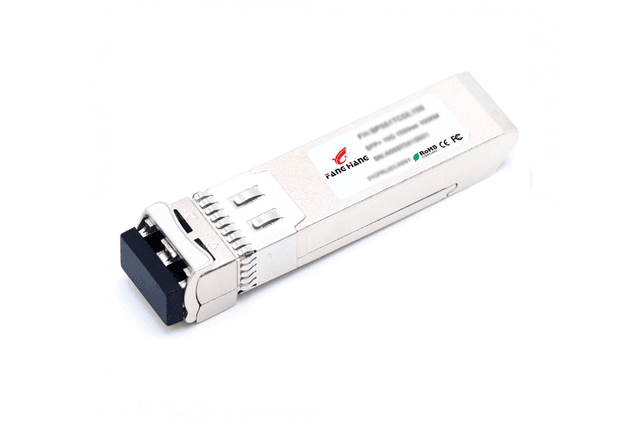

SFP модули (не входят в базовую комплектацию)
Обозначение | 2 волокна |
FH-S8512CDL05 | SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM |
FH-S3112CDL2 | SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL20 | SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL40 | SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-S5512CDL80 | SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL120 | SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL160 | SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM |
SFP+
Обозначение | 1 волокно |
FH-SPB911TCDL3 / FH-SPB191TCDL3 | SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM |
FH-SPB231TCDL20 / FH-SPB321TCDL20 | SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL40 / FH-SPB321TCDL40 | SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB231TCDL60 / FH-SPB321TCDL60 | SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM |
FH-SPB451TCDL80 / FH-SPB541TCDL80 | SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SPB451TCDL100 / FH-SPB541TCDL100 | SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC,DDM |
Обозначение | 2 волокна |
FH-SP851TCDL03 | SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM |
FH-SP311TCDL20 | SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-SP551TCDL40 | SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL80 | SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-SP551TCDL100 | SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM |
SFP/SFP+ трансиверы с интерфейсом RJ-45
Обозначение | Описание |
FH-ST2 | SFP трансивер 10/100/1000 BASE-T |
FH-10SFP-T | SFP+ трансивер 10GBASE-Т |
SFP+ Direct Attach Cable
Обозначение | Описание |
FH-DP1T30SS01 | SFP+ Direct attach cable, 10G, 1m |
FH-DP1T30SS02 | SFP+ Direct attach cable, 10G, 2m |
FH-DP1T30SS03 | SFP+ Direct attach cable, 10G, 3m |
FH-DP1T30SS05 | SFP+ Direct attach cable, 10G, 5m |
