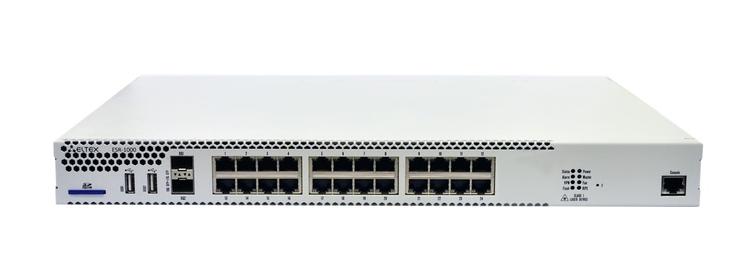

ESR-1000 | Маршрутизатор 24 порта
СТАТУС ПРОИЗВОДСТВА: серийное производство
Розничная цена: 524 653
Оптовая цена: по запросу
Партнерская цена: по запросу
Поделиться:

ESR-1000 – сервисный маршрутизатор, представляющий собой универсальную аппаратную платформу с поддержкой широкого спектра сетевых функций.

Ключевыми элементами ESR-1000 являются средства аппаратного ускорения обработки данных, позволяющие достичь высоких уровней производительности. Программная и аппаратная обработка распределена между узлами устройства.

Ключевые преимущества:

  • масштабируемое решение для различных областей применения
  • развитый интерфейс командной строки для управления
  • гибкое конфигурирование сервисов
  • возможность сопряжения с оборудованием ведущих производителей
  • аппаратное ускорение обработки данных
  • модели устройств с повышенной надежностью и резервированием критичных узлов

Типовые задачи, решаемые с помощью ESR-1000

  • предоставление сервисов NAT, Firewall
  • маршрутизация
  • организация защищенных сетевых туннелей для объединения офисов компаний (IPsec VPN)
  • организация удаленного доступа к локальным ресурсам в сетях предприятий L2TP, PPTP, OpenVPN
  • фильтрация сетевых данных по различным критериям
  • AAA (user accounting and policy)
  • Ограничение скорости (Shaper)
  • Ограничение трафика и времени (Limiter)
  • HTTP редиректор

Пакетный процессор Broadcom XLP316L

Интерфейсы

  • 24хEthernet 10/100/1000BASE-T
  • 2x10GBASE-R SFP+/1000BASE-X
  • 1xConsole (RJ-45)
  • 2хUSB 2.0

Подключаемые интерфейсы

  • USB 3G/4G/LTE модем
  • E1 TopGate SFP

Производительность

  • Производительность Firewall/NAT/маршрутизации (фреймы 1518B) — 9,8 Гбит/с; 808 k пакетов/с
  • Производительность IPsec VPN (фреймы 1456B) — 3,8 Гбит/с; 328 k пакетов/с
  • Производительность IPS/IDS 10k правил — 493,94 Мбит/с; 92,66 k пакетов/с

Системные характеристики

  • Количество VPN-туннелей — 500
  • Статические маршруты — 11k
  • Количество конкурентных сессий — 512k
  • Поддержка VLAN — до 4k активных VLAN в соответствии с 802.1Q
  • Количество маршрутов BGP — 2,8M
  • Количество маршрутов OSPF — 500k
  • Количество маршрутов RIP — 10k
  • Таблица MAC-адресов — 16k
  • Размер базы FIB — 1,7M
  • VRF Lite — 32

Клиенты Remote Access VPN

  • PPTP
  • PPPoE
  • L2TP
  • OpenVPN
  • IPsec XAUTH

Сервер Remote Access VPN

  • L2TP
  • PPTP
  • OpenVPN
  • IPsec XAUTH

Site-to-site VPN

  • IPSec: Policy-based и route-based режимы
  • DMVPN
  • Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia
  • Аутентификация сообщений IKE MD5, SHA-1, SHA-2

Туннелирование

  • IPoGRE, EoGRE
  • IPIP
  • L2TPv3
  • LT (inter VRF-lite routing)

Функции L2

  • Коммутация пакетов (bridging)
  • STP,RSTP, MSTP 802.1d
  • Агрегация интерфейсов LAG/LACP (802.3ad)
  • Поддержка VLAN (802.1Q)
  • Изоляция портов (Port Isolation)
  • Private VLAN Edge (PVE)
  • Логические интерфейсы
  • LLDP, LLDP MED
  • VLAN на основе MAC

Функции L3 (IPv4/IPv6)

  • Трансляция адресов NAT, Static NAT, ALG
  • Статические маршруты
  • Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, BGP
  • Фильтрация маршрутов (prefix list)
  • VRF Lite
  • Policy Based Routing (PBR)
  • BFD для BGP, OSPF, статических маршрутов

BRAS (IPoE)1

  • Терминация пользователей
  • Белые/черные списки URL
  • Квотирование по объёму трафика, по времени сессии, по сетевым приложениям
  • HTTP/HTTPS Proxy
  • HTTP/HTTPS Redirect
  • Аккаунтинг сессий по протоколу Netflow
  • Взаимодействие с серверами ААА, PCRF
  • Управление полосой пропускания по офисам и SSID, сессиям пользователей
  • Аутентификация пользователей по MAC- или IP-адресам

Функции сетевой защиты

  • Система обнаружения и предотвращения вторжений (IPS/IDS)1
  • Web-фильтрация по URL, по содержимому (cookies, ActiveX, Javascript)
  • Zone-based Firewall
  • Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям
  • Поддержка списков контроля доступа на базе L2/L3/L4 полей
  • Защита от DoS/DDoS атак и оповещение об атаках
  • Логирование событий атак, событий срабатывания правил

Управление IP-адресацией (IPv4/IPv6)

  • Статические IP-адреса
  • DHCP-клиент
  • DHCP Relay Option 82
  • Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150
  • DNS resolver
  • IP unnumbered

Качество обслуживания (QoS)

  • До 8-ми приоритетных очередей на порт
  • L2 и L3 приоритизация трафика (802.1p, DSCP, IP Precedence)
  • Предотвращение перегрузки очередей RED, GRED
  • Назначение приоритетов по портам, по VLAN
  • Средства перемаркирования приоритетов
  • Применение политик (policy-map)
  • Управление полосой пропускания (shaping)
  • Иерархический QоS
  • Маркировка сессий

Средства обеспечения надежности сети

  • Dual homing
  • VRRP v2,v3
  • Управление маршрутами на основе состояния VRRP (tracking)
  • Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала
  • Резервирование сессий firewall

Мониторинг и управление

  • Поддержка стандартных и расширенных SNMP MIB, RMONv1
  • Встроенный Zabbix agent
  • Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP
  • Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам
  • Интерфейсы управления CLI
  • Поддержка Syslog
  • Монитор использования системных ресурсов
  • Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли
  • Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S)
  • Поддержка NTP
  • Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS)
  • Локальное управление через консольный порт RS-232 (RJ-45)
  • Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6)
  • Вывод информации по сервисам/процессам
  • Локальное/удаленное сохранение конфигураций
    маршрутизатора

Функции контроля SLA

  • Eltex SLA
  • Оценка параметров каналов связи:
    • One-waydelay/two-waydelay
    • One-wayjitter/two-wayjitter
    • One-waypacket-loss/two-waypacket-loss
    • Коэффициент ошибок в пакета
    • Нарушение последовательности доставки пакетов
  • Wellink SLA (wiSLA)1

Физические характеристики и условия окружающей среды

  • Максимальная потребляемая мощность: 75 Вт
  • Питание:
    • 220V AC +-20%, 50 Гц,
    • -36..-72V DC
    • До двух источников питания с
      возможностью горячей замены
  • Интервал рабочих температур: от -10 до +45°С
  • Интервал температуры хранения от -40 до +70°С
  • Относительная влажность при эксплуатации: не более 80%
  • Относительная влажность при хранении: от 10% до 95%
  • Габаритные размеры (ШхВхГ): 430х352х44 мм
  • Вес: 3,6 кг
  • Средний срок службы — 10 лет

_________________________________________
Набор функций соответствует версии ПО 1.8.1
1 Активизируется лицензией

Оборудование

Обозначение Описание
ESR-1000 Сервисный маршрутизатор ESR-1000, 24х 10/100/1000BASE-T, 2х 10GBASE-R(SFP+), 2xUSB 2.0, 1 слот для SD-карт, 4Gb RAM, 1Gb Flash, 2 слота для модулей питания

Дополнительные модули (не входят в базовую комплектацию)

Обозначение Описание
PM160-220/12 Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12 Модуль питания PM100-48/12, 48V DC, 100W

SFP модули (не входят в базовую комплектацию)

Обозначение 1 волокно
FH-SB3512CDS3 / FH-SB5312CDS3 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB3512CDL3 / FH-SB5312CDL3 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512CDS20 / FH-SB5312CDS20 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB3512CDL20 / FH-SB5312CDL20 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512IDS20 / FH-SB5312IDS20 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
FH-SB3512CDL40 / FH-SB5312CDL40 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
FH-SB3512CDS40 / FH-SB5312CDS40 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
FH-SB4512CDL80 / FH-SB5412CDL80  SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB4512CDS80 / FH-SB5412CDS80 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB4512CDL120 / FH-SB5412CDL120 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SB4512CDS120 / FH-SB5412CDS120  SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
FH-SB4512CDL160 / FH-SB5412CDL160 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM



Обозначение 2 волокна
FH-S8512CDL05 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM
FH-S3112CDL2 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM
FH-S3112CDL20 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-S3112CDL40 SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-S5512CDL80 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-S5512CDL120 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-S5512CDL160 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

SFP+

Обозначение 1 волокно
FH-SPB911TCDL3 / FH-SPB191TCDL3 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM
FH-SPB231TCDL20 / FH-SPB321TCDL20 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB231TCDL40 / FH-SPB321TCDL40 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB231TCDL60 / FH-SPB321TCDL60 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
FH-SPB451TCDL80 / FH-SPB541TCDL80 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
FH-SPB451TCDL100 / FH-SPB541TCDL100 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM



Обозначение 2 волокна
FH-SP851TCDL03 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM
FH-SP311TCDL20 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
FH-SP551TCDL40 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-SP551TCDL80 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
FH-SP551TCDL100 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

SFP/SFP+ трансиверы с интерфейсом RJ-45

Обозначение Описание
FH-ST2 SFP трансивер 10/100/1000 BASE-T
FH-10SFP-T SFP+ трансивер 10GBASE-Т

SFP+ Direct Attach Cable

Обозначение Описание
FH-DP1T30SS01 SFP+ Direct attach cable, 10G, 1m
FH-DP1T30SS02 SFP+ Direct attach cable, 10G, 2m
FH-DP1T30SS03 SFP+ Direct attach cable, 10G, 3m
FH-DP1T30SS05 SFP+ Direct attach cable, 10G, 5m
