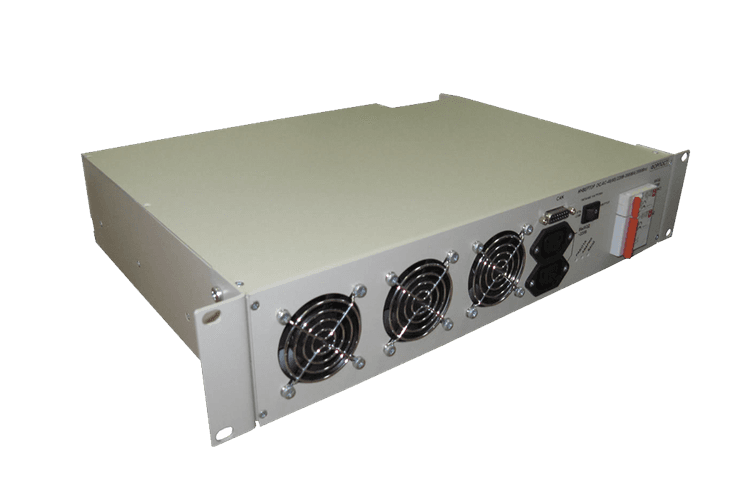

Инвертор DC/AC-220/220B-700BA-2U-ВР предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 700ВА.
Инвертор имеет встроенный релейный байпас для переключения питания потребителя от инвертора на сеть переменного тока в случае исчезновения выходного напряжения инвертора.
Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”.
| Номинальное входное напряжение постоянного тока | 220В |
| Диапазон входного напряжения постоянного тока | 180÷260 |
| Диапазон входного напряжения переменного тока (при работе через байпас) |
220 ±33В, 50 ±2 Гц переменного тока |
| Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке), не более |
4,6А |
| Диапазон выходного напряжения переменного тока (при работе от источника постоянного тока) |
220±10В |
| Диапазон выходного напряжения переменного тока (при работе по цепи байпас тока) |
220 ±33В |
| Коэффициент полезного действия | 85% |
| Выходная мощность | 500Вт/700ВА |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| Коэффициент нелинейных искажений, не более | 5% |
| Диапазон рабочей температуры окружающей среды | +1º до +45º С |
| Габаритные размеры (ШхГхВ) | 420 х 305 х 88 мм |
| Масса, не более | 6,0кг |
Инвертор имеет следующие защиты:
Время переключения на сеть ~220В в инверторах со встроенным реле байпаса не более 20мс.
Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания.
Инвертор, оборудованный реле байпаса, например, DC/AC-220/220B-700BA-2U-ВР, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при исчезновении входного постоянного напряжения питания или при неисправности самого инвертора. При устранении неисправности питание потребителя переключается на инвертор.
Подключение инвертора
При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 2.5 мм2.
Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления.
Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 мм2 или соответствующим сетевым кабелем к разъему на лицевой панели.
