ToPGATE-2STM1-2FG | Мультиплексор оптический

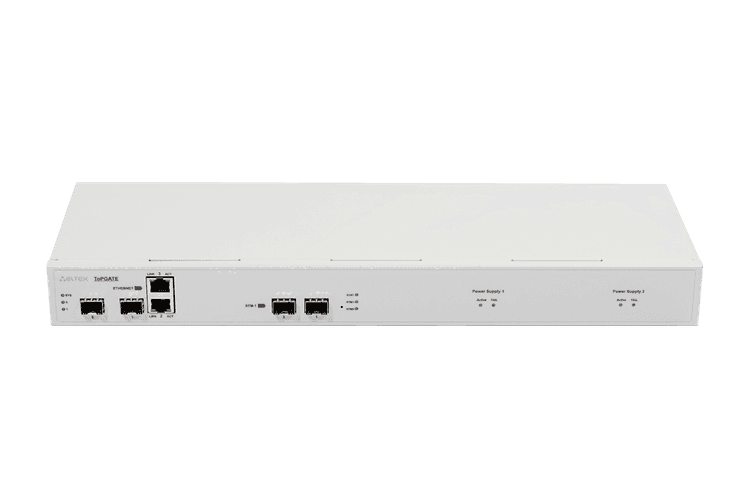

ToPGATE-2STM1-2FG — оптический мультиплексор, 2 STM1, 2GE, 2 шасси под  SFP, 1U.

Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 80 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

• Возможность передачи до 63 E1 потоков по протоколу TDMoP обеспечивающему прозрачное соединение любого Е1 оборудования без снижения качества связи, соединяя любые Е1 порты мультиплексоров-коммутаторов Sprinter ТХ в сети
• Ethernet/IP/MPLS Ethernet over SDH
• Встроенный полнофункциональный коммутатор второго уровня, поддерживающий все необходимые стандарты для построения современный сетей: приоритизация трафика c 4 очередями приоритетов, VLAN
• Построение смешанных по пропускной способности и технологиям решений, комбинируя 100Мб, 1Гб и 10Гб участки сети в различных сочетаниях на основе медной оптической и беспроводных технологий. Возможности дальнейшего наращивания пропускной способности, как на уровне Ethernet, так и количества Е1 потоков
• Два интерфейса 1000Base-X для подключения к оптическим магистралям и поддержка протоколов STP (802.1d), RSTP (802.1w) для эффективной и надежной работы в современных распределенных Ethernet-сетях сложных сетевых топологий с резервированием, таких как «кольцо с отводкой», «дерево»
• Гибкие возможности управления и диагностики. Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов, возможность сохранения и модификации текстовых конфигураций
• Широкие возможности самодиагностирования, как на уровне отдельного мультиплексора-коммутатора, так и диагностирование ошибок конфигурации и состояния сети передачи данных. Возможность удаленного конфигурирования специалистами поставщика (через интернет или GSM/GPRS сеть).

Интерфейсы STM-1

• Количество: 2 в форм-факторе SFP
• 707
• Синхронизация: от любого из источников или внутренняя
• Задержка передачи: от 2.5 мс до 512 мс

Интерфейсы Ethernet

• 2 в форм-факторе RJ45

— тип 10/100/1000Мбит/c Auto MDI/MDI-X RJ45
— поддержка стандартов:
IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control

• 2 в форм-факторе SFP

— 2 разъема для установки модулей SFP/CSFP, модули SFP или CSFP в комплект не входят.

Для устанавливаемых SFP/CSFP модулей реализована поддержка стандартов оптических интерфейсов:
IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Размеры

• 430x44x150,
• Установка в 19” стойку, высота 1U
• Крепление на стену
• Вес: не более 2 кг

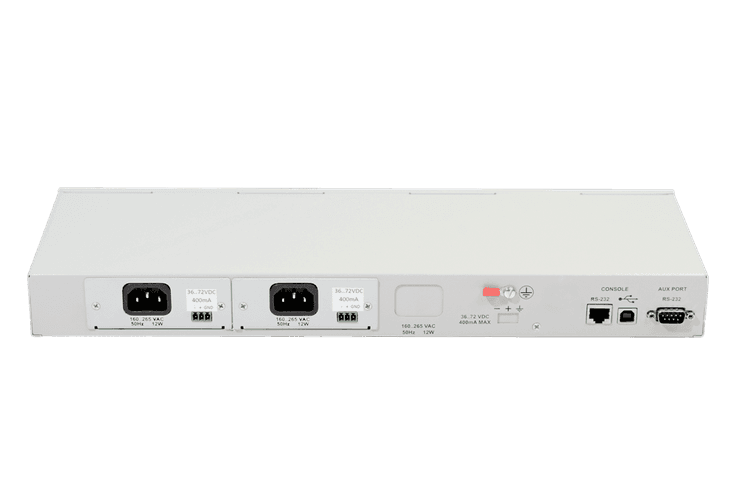

Электропитание

• 220 В переменного тока
• -48В постоянного тока
• Возможно двойное питание
• Потребляемая мощность: не более 10 Вт

Функции управляемого коммутатора

• Размер таблицы MAC-адресов: 1024 записи
• Производительность: 8 Gbps, 15 Mpps
• Максимальный размер фрейма: 1632 байта
• IGMP Snooping
• Резервирование: STP (802.1.d), RSTP (802.1w), Root guard — функция защиты корня
• Зеркалирование портов
• DHCP
• Функция Static Mac

VLAN

• 1q VLAN до 4094 групп VLAN Q-in-Q
• Double Tagging (Q-in-Q) — двойное тегирование
• MVR (Multicast VLAN Registration) GVRP

QoS (Качество обслуживания)

• Четыре очереди приоритетов 802.1p
• CoS на основе:

— порта коммутатора
— VLAN
— DSCP
— TOS
— MAC-адреса источника/приемника
Управление полосой пропускания: шаг 64кб

Методы управления

• Локальное управление:

— 1 разъем USB
— 1 разъем RS-232

• Управление через IP сеть

— Telnet CLI, menu
— Web-интерфейс
— SNMP v1, v2c
— Управление оборудованием, например АТС, подключенным к порту AUX
