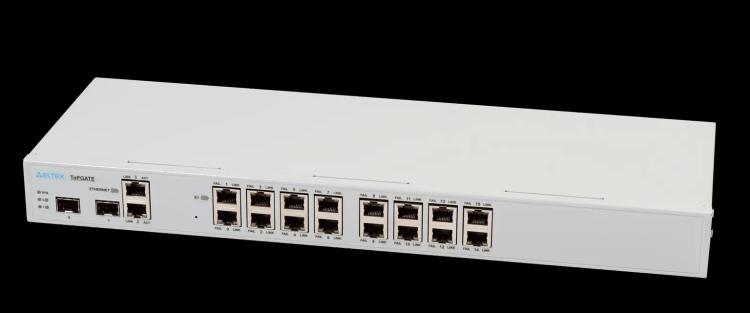

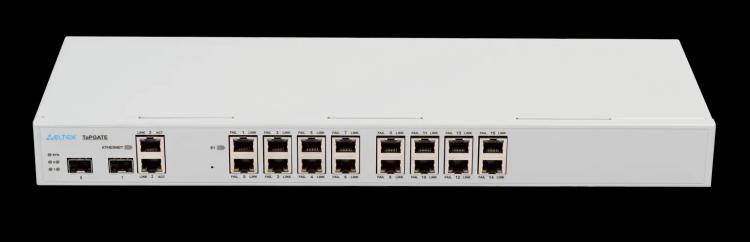

ToPGATE-16E1-2FG | Мультиплексор оптический

ToPGATE-16E1-2FG — оптический мультиплексор, 16 Е1+1 Gb Ethernet, 2 шасси под  SFP, 1U.

• Прозрачное соединение без потери качества связи
• Встроенный коммутатор второго уровня
• Единый интерфейс с другими устройствами серии ToPGATE для комбинации 100Мб-, 1Гб- и 10Гб-ых сетей на основе медной, оптической и беспроводных технологий
• Два интерфейса 1000 Base-BX
• Поддержка протоколов STP, RSTP (802.1w)
• Поддержка топологий с резервированием («кольцо с отводкой», «дерево» и др.)
• Возможность управления и диагностики на месте
• Поддержка SNMP, Web, Telnet, локальная управляющая консоль, зеркалирование портов
• Возможность удаленного управления и диагностики

Основные возможности
Мультиплексор-коммутатор ToPGATE  предназначен для совместной передачи структурированных или неструктурированных Е1/E0 потоков (G.703, G.704) и пакетов Ethernet через пакетную сеть передачи данных. При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи Е1/E0 потоков одновременно с пользовательскими данными используется технология TDMoP. Наличие встроенного полнофункционального управляемого коммутатора Gigabit Ethernet уровня 2+ и двух оптоволоконных интерфейсов (до 120 км по одному волокну) дает возможность строить небольшие транспортные сети без использования стороннего оборудования.

Интерфейс E1

• Количество: 16 RJ45
• Станционный стык E1 (Стандарты: G.703, G.704, G.706, G.823)
• Интерфейс: cимметричный 120 Ом, HDB3/AMI
• Синхронизация: от любого из источников или внутренняя
• Задержка передачи: от 1 мс

Интерфейсы Ethernet

• 2 в форм-факторе RJ45

— тип 10/100/1000Мбит/c Auto MDI/MDI-X RJ45
— поддержка стандартов:
IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control

• 1 в форм-факторе SFP 1Gb, 1 в форм-факторе SFP/CSFP 1Gb

— 2 разъема для установки модулей SFP/CSFP, модули SFP или CSFP в комплект не входят.

Для устанавливаемых SFP/CSFP модулей реализована поддержка стандартов:
— оптических интерфейсов:
IEEE 802.3u 100Base-FX, IEEE 802.3z 1000Base-X, IEEE 802.3x Flow Control

Размеры

• 430х44х150

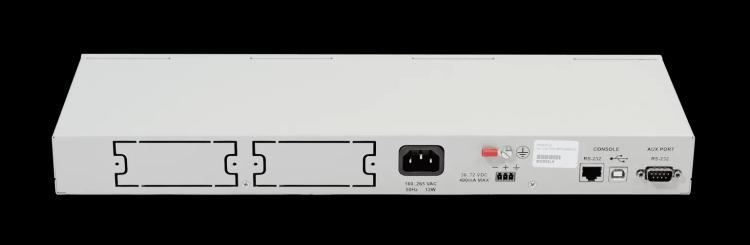

Электропитание

• 220В переменного тока
• 48В постоянного тока (двойное питание)

Потребляемая мощность

• Не более 10 Вт

Функции управляемого коммутатора

• Размер таблицы MAC-адресов: 1024 записи
• Max frame size: 1632
• IGMP Snooping
• Резервирование: 802.1.d, 802.1w, 802.1s, STP, RSTP, MSTP, Root guard
• Зеркалирование портов
• DHCP

VLAN

• 1q VLAN до 4094 групп VLAN Q-in-Q
• MVR (Multicast VLAN Registration) GVRP

QoS (Качество обслуживания)

• Четыре очереди приоритетов 802.1p
• CoS на основе: порта коммутатора, VLAN, DSCP, TOS, MAC-адреса источника/приемника

Методы управления

• Telnet CLI, menu
• Web-интерфейс
• SNMP v1, v2c, v3
• Управление оборудованием, например АТС, подключенным к порту AUX
