DC/AC-48(60)/220B-3000BA-2U BP | Инвертор Форпост

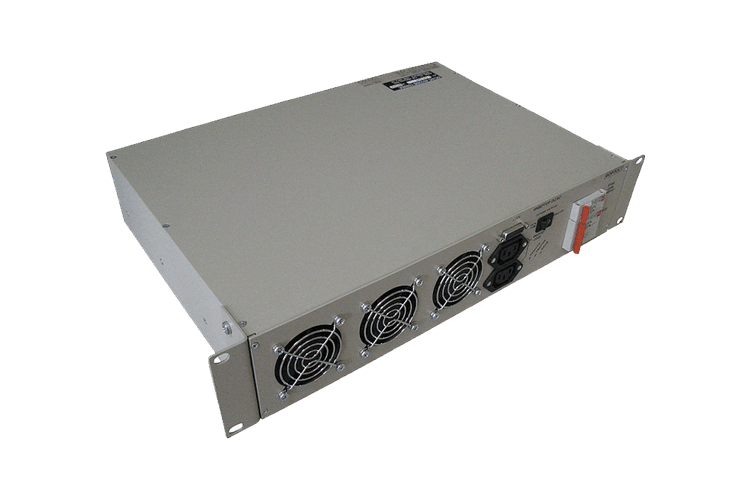

Инвертор DC/AC-48(60)/220B-3000BA-2U-ВР предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 3000ВА.
Инверторы DC/AC-ХХ/220B-ХХХХBA-ВР имеют встроенный симмисторный байпас для переключения питания потребителя от инвертора на сеть переменного тока в случае исчезновения выходного напряжения инвертора.
| Номинальное входное напряжение постоянного тока | 48(60)В |
| Диапазон входного напряжения постоянного тока | 44÷72 |
| Диапазон входного напряжения переменного тока (при работе через байпас) |
220 ±33В, 50 ±2 Гц переменного тока |
| Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке), не более |
54А |
| Диапазон выходного напряжения переменного тока (при работе от источника постоянного тока) |
220±10В |
| Диапазон выходного напряжения переменного тока (при работе по цепи байпас тока) |
220 ±33В |
| Коэффициент полезного действия | 85% |
| Выходная мощность | 2000Вт/3000ВА |
| Коэффициент амплитуды тока нагрузки (крест-фактор) | 3:1 |
| Коэффициент нелинейных искажений, не более | 5% |
| Диапазон рабочей температуры окружающей среды | +1º до +45º С |
| Габаритные размеры (ШхГхВ) | 420 х 305 х 88 мм |
| Масса, не более | 9кг |
Инвертор имеет следующие защиты:
- от неправильной полярности входного напряжения;
- от перегрева;
- от перегрузки;
- от короткого замыкания на выходе;
- от аварии по выходному напряжению.
Время переключения на сеть ~220В в инверторах со встроенным байпасом не более 20мс.
Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания.
Инвертор, оборудованный байпасом, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при исчезновении входного постоянного напряжения питания или при неисправности самого инвертора. При устранении неисправности питание потребителя переключается на инвертор.

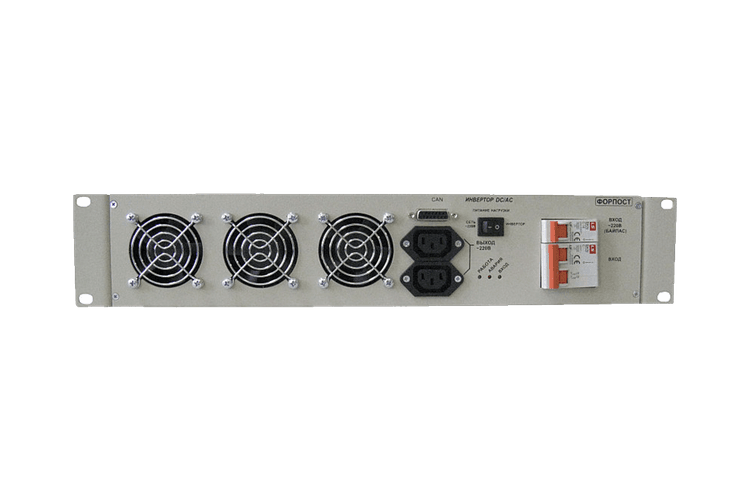

Инвертор, оборудованный управляемым реле байпаса, обеспечивает электроснабжение потребителя от сети 220В, 50Гц при наличии напряжения этой сети и автоматическое переключение питания потребителя на инвертор при исчезновении напряжения сети. Время переключения, т.е. перерыв в питании потребителя, составляет не более 20мсек. При появлении напряжения сети питание потребителя примерно через 3сек. автоматически переключается на сеть. Эта опция может быть отключена переключателем на лицевой панели инвертора, в результате чего он будет работать аналогично DC/AC-48(60)/220B-3000BA-ВР
Подключение инвертора

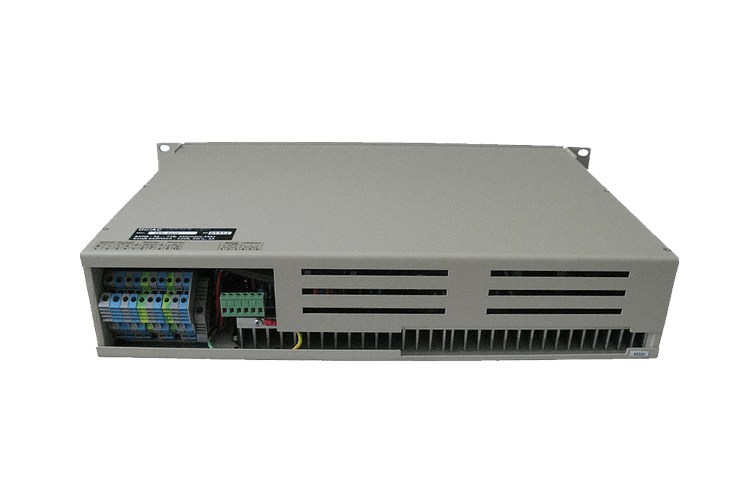

При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 6 мм2 для 48В.
Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления.
Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 мм2 или соответствующим сетевым кабелем к разъему на лицевой панели.
