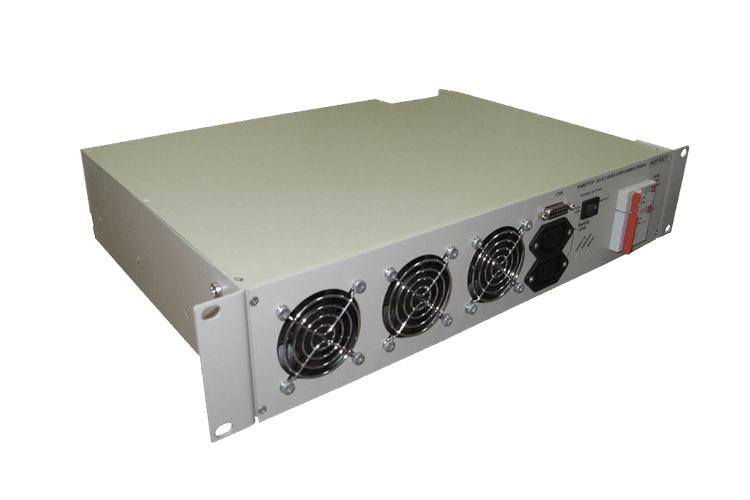

DC/AC-220/220B-1000BA-2U-ВР | Инвертор Форпост

СТАТУС ПРОИЗВОДСТВА: Серийное производство
Розничная цена: по запросу
Оптовая цена: по запросу
Партнерская цена: по запросу
Поделиться:

Инвертор DC/AC-220/220B-1000BA-2U-BP предназначен для электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 1000ВА.

Блок питания выполнен в корпусе высотой 2U, рассчитанном на установку в конструктив 19”.

Номинальное входное напряжение постоянного тока 220В
Диапазон входного напряжения постоянного тока 180÷260
Диапазон входного напряжения переменного тока
(при работе через байпас)
220 ±33В, 50 ±2 Гц
переменного тока
Максимальный потребляемый ток от источника постоянного тока (при максимальной нагрузке),
не более
6,5А
Диапазон выходного напряжения переменного тока
(при работе от источника постоянного тока)
220±10В
Диапазон выходного напряжения переменного тока
(при работе по цепи байпас тока)
220 ±33В
Коэффициент полезного действия 85%
Выходная мощность 700Вт/1000ВА
Коэффициент амплитуды тока нагрузки (крест-фактор) 3:1
Коэффициент нелинейных искажений, не более 5%
Диапазон рабочей температуры окружающей среды +1º до +45º С
Габаритные размеры (ШхГхВ) 420 х 305 х 88 мм
Масса, не более 6,0кг

Инвертор имеет следующие защиты:

  • от неправильной полярности входного напряжения;
  • от перегрева;
  • от перегрузки;
  • от короткого замыкания на выходе;
  • от аварии по выходному напряжению.

Время переключения на сеть ~220В в инверторах со встроенным реле байпаса не более 20мс.

Инвертор имеет два реле сигнализации: реле «АВАРИЯ» (контроль исправности инвертора) и реле наличия входного напряжения питания.

Подключение инвертора

При отключенных автоматических выключателях (автоматах) на лицевой панели подсоединить кабель от источника постоянного тока к клеммнику инвертора в соответствии с указанной полярностью с сечением медных проводов не менее 2.5 мм2.

Подсоединить провод защитного заземления сечением не менее 2,5 мм2 к клемме защитного заземления.

Подсоединить нагрузку (потребитель) 220В, 50Гц к соответствующим клеммам инвертора сетевым кабелем с сечением медных проводов не менее 1,5 ммили соответствующим сетевым кабелем к разъему на лицевой панели.
