Как выбрать сетевой коммутатор?

При модернизации или строительстве новых корпоративных, ведомственных и операторских сетей задача выбора сетевого оборудования становится особенно актуальной. В данной статье приведены рекомендации и главные критерии выбора. В качестве примера рассматриваются коммутаторы российского производства «Элтекс».

Методология выбора

1. Определение уровня коммутатора

Какой коммутатор выбрать? Как выбрать сетевой коммутатор? Чтобы ответить на эти вопросы, прежде всего нужно определиться с задачами, которые должен выполнять коммутатор.

Коммутаторы бывают трех уровней (рисунок 1):

  • Уровень доступа (L2 уровень модели OSI) – управляет доступом пользователей и рабочих групп к ресурсам объединенной сети. Основная задача – создание точек входа и выхода пользователей в сеть.
  • Уровень агрегации (L3) – обеспечение маршрутизации, качества обслуживания и безопасности сети, агрегирование каналов, объединение полос пропускания низкоскоростных каналов доступа в высокоскоростные магистральные каналы.
  • Уровень ядра (L4) – отвечает за надежную и быструю передачу больших объемов данных. Должен иметь высокий параметр отказоустойчивости.

схема кломмутаторы

Рисунок 1 – Трёхуровневая иерархическая модель сети

Чем выше уровень коммутатора, тем больше требований к нему предъявляется. Помимо увеличения пропускной способности, коммутаторы третьего и четвертого уровней в обязательном порядке должны быть наделены функциями стекирования и резервирования.

Коммутаторы уровней агрегации и ядра как правило характеризуются соединениями с другими коммутаторами и прочими сетевыми устройствами, в то время как уровень доступа несет на себе нагрузку всевозможных подключений компьютеров, IP-телефонов, видеокамер, точек доступа и прочего оборудования.

2. Поддержка технологии PoE

Какой коммутатор для видеонаблюдения выбрать? Для IP-телефонов, точек доступа и видеокамер у завода-изготовителя «Элтекс» существуют решение – коммутаторы с поддержкой технологии PoE (Power over Ethernet), которые способны обеспечить электропитание и передачу данных через стандартный Ethernet кабель для подключенного в порт устройства. В номенклатуре «Элтекс» такие коммутаторы имеют букву «P» в конце названия (например, MES2324P).

PoE коммутатор как выбрать? При выборе PoE-коммутатора, помимо пропускной способности и количества портов, следует обратить особое внимание на бюджет мощности PoE. Например, если Вы планируете приобрести коммутатор MES2308P (рисунок 2) с 8 PoE-портами и заявленным бюджетом в 240 Вт, то тогда получите вплоть до:

По такой логике работают все PoE-коммутаторы «Элтекс».

Рисунок 2 – Коммутатор доступа MES2308P

Подробное описание технических характеристик и функционала PoE-оборудования доступно по ссылке:  https://eltexsl.ru/products/switches-access-poe/

Но что делать, если у Вас есть коммутатор без поддержки PoE, но появилась необходимость подключить несколько единиц оборудования с применением данной технологии? Нужно ли приобретать PoE-коммутатор специально для такой задачи?

Если Вам необходимо превратить пару-тройку обычных портов в PoE-порты, то специально для такого случая существуют инжекторы (рисунок 3). Они избавят Вас от необходимости покупать новый коммутатор.



Рисунок 3 – PoE-инжектор SSM-240-1000A-RS

Ознакомиться с ассортиментом инжекторов можно по ссылке: https://eltexsl.ru/products/inzhektory/

3. Выбор SFP-модулей

Как выбрать SFP модуль для коммутатора? Для соединения коммутаторов и реализации таких функций как стекирование и резервирование необходимо использовать SFP-модули.

При выборе SFP-модуля, в первую очередь необходимо обратить внимание на следующие параметры:

  • Скорость передачи данных. Скорость передачи SFP-портов соединяемых коммутаторов должна соответствовать скорости передачи SFP-модуля. Нельзя, например, использовать десяти-гигабитный SFP-модуль с одно-гигабитным SFP-портом MES2308P.
  • Тип коннектора. Существуют LC и SC разъёмы для оптического волокна. Тип коннектора должен соответствовать используемому ОВ.
  • Максимальная дальность. Если для SFP модуля заявлена дальность в 3 километра, то его нельзя использовать на бóльшие расстояния (на меньшие можно, например, с помощью аттенюатора можно ослабить уровень оптического сигнала). С другой стороны, если Вам нужно соединить два коммутатора на расстоянии метра друг от друга – не нужно тратить лишние деньги и покупать SFP-модуль на 20 километров, достаточно direct attach кабеля.
  • Одно или два волокна. «Элтекс» предлагает одноволоконные и двухволоконные SFP-модули производства Fang Hang.
  • Одномодовое или многомодовое волокно. SM – одномодовое волокно, MM – многомодовое. Этот параметр SFP-модуля должен соответствовать типу волокна.
  • DDM. Функцию цифрового контроля производительности SFP-модуля поддерживают все предлагаемые модули.

Например, для соединения двух коммутаторов MES2308P подходит SFP модуль 1.25 Gbps SC FH-SB3512CDS3 (рисунок 4).



Рисунок 4 – SFP-модуль FH-SB3512CDS3

Подробное описание технических характеристик и функционала оптических SFP-модулей доступно по ссылке:  https://eltexsl.ru/products/sfp-moduls/

Обратите внимание – Rx/Tx SFP-модули всегда поставляются в комплекте с модулем на встречной стороне.

4. Поддержка функций стекирования и резервирования

Информацию о поддержке функций стекирования и резервирования можно найти в описании к устройству.

Стек или соединение сетевых коммутаторов в стек — соединение двух или более управляемых коммутаторов, предназначенное для увеличения числа портов, при этом полученная группа идентифицируется остальными сетевыми устройствами как один логический коммутатор — имеет один IP-адрес.

Обычно стек используется для подключения возрастающего числа сетевых устройств в локальной сети. Управление локальной сетью усложняется незначительно, так как администратор сети продолжает управлять одним логическим коммутатором.

Существует две топологии стека – кольцевая (рис. 5) и линейная (рис. 6).

Кольцевая топология стека

Рисунок 5 – Кольцевая топология стека

Линейная топология стека

Рисунок 6 – Линейная топология стека

Более подробное описание функций стекирования и резервирования можно найти в описании к оборудованию по ссылке: https://eltexsl.ru/products/switches/

5. Уделить внимание деталям

При выборе коммутаторов и SFP модулей к ним следует помнить о следующих моментах:

  • Rx/Tx SFP модули поставляются в комплекте по два (ресивер и трансивер).
  • К некоторым коммутаторам нужно покупать блоки питания. Они продаются отдельно от коммутаторов и рекомендуется брать по 2 штуки на коммутатор.
  • Обязательно обратите внимание на тип питания коммутатора. Существуют коммутаторы переменного тока AC и их версии для постоянного тока DC. Не перепутайте!
  • В зависимости от используемого чипа (Marvell и Realtek) консольные команды коммутаторов могут немного отличаться.
  • Примеры расшифровки названия коммутаторов
  • На рисунке 7 приводится расшифровка коммутатора «MES2308P»;
  • На рисунке 8 приводится расшифровка коммутатора «MES2448B»;

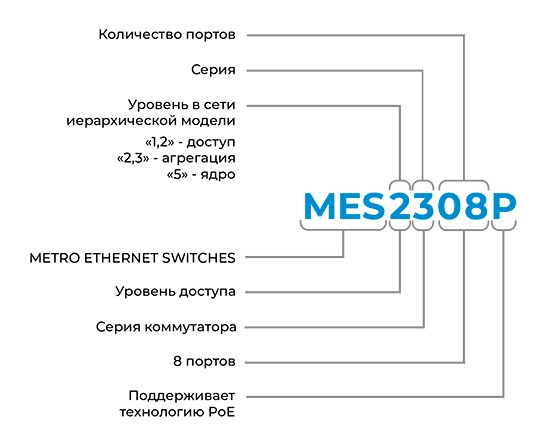

MES2308P

Рисунок 7 – Расшифровка MES2308P

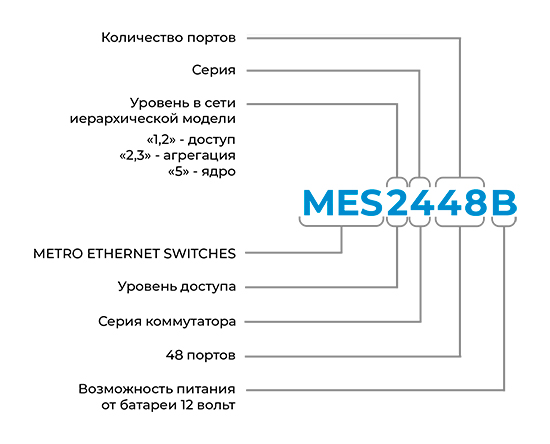

Расшифровка MES2448B

Рисунок 8 – Расшифровка MES2448B



Если у Вас остались вопросы, специалисты компании «Элтекс Солюшенс» помогут подобрать коммутаторы для решения Ваших задач. Отправьте свой вопрос на адрес электронной почты: office@eltexsl.ru
