Построение мультисервисной корпоративной сети в административном здании на 2000 сотрудников

Реализация ведомственной сети передачи данных, телефонии и Wi-Fi с единой системой управления и мониторинга на 2000 сотрудников.

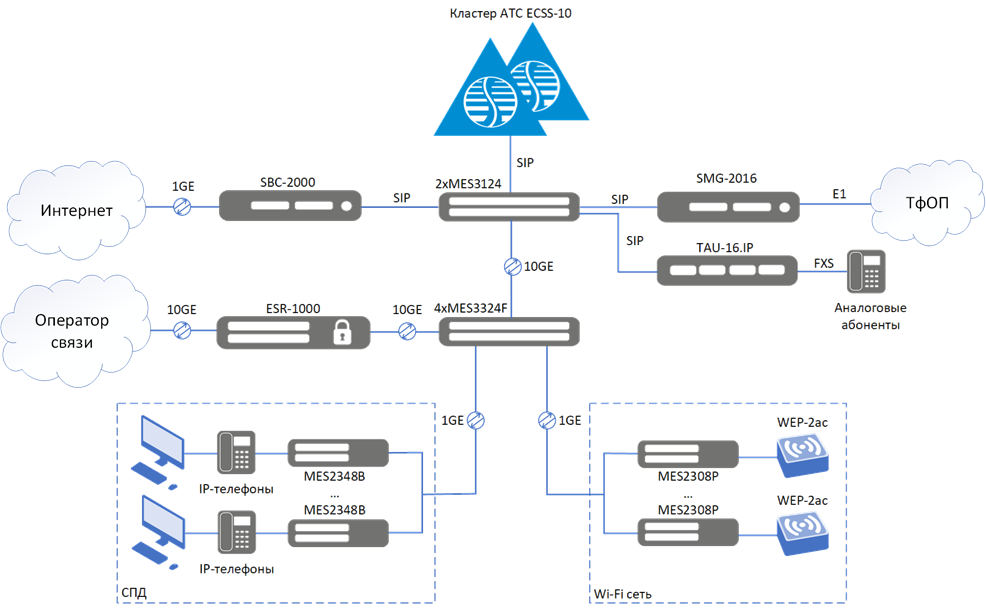

Рисунок 1 – Структурная схема сети

Опорная сеть передачи данных и голосовой информации выполнена на коммутаторах производства ЭЛТЕКС. Ядро представлено оптическими Ethernet-коммутаторами MES3324F, которые объединены в стек по топологии «Кольцо» для обеспечения высокого уровня отказоустойчивости.  В качестве пограничного сервисного маршрутизатора используется ESR-1000. Он позволяет реализовать политики NAT, firewall и организовать защищенные VPN туннели. Подключение ПК и IP-телефонов сотрудников выполняется через коммутаторы доступа MES2348B.

Внутренняя сеть IP-АТС построена на стекируемых коммутаторах MES3124, они обеспечивают минимальное время сходимости и являются связующим звеном для организации серверного кластера станции.

АТС предприятия реализована на базе резервируемой серверной платформы софтсвич Eltex ECSS-10. IP-АТС штатно работает в режиме распределения нагрузки между программными компонентами кластера. SMG-2016 выступает в роли транкового шлюза для подключения платформы ECSS-10 к телефонной сети общего пользования по потокам Е1. Аналоговые абоненты подключены к IP-АТС ECSS-10 через абонентский FXS-шлюз Eltex TAU-16.

Для контроля безопасности телефонной сети используется пограничный контроллер сессий SBC-2000.

В здании реализована бесшовная Wi-Fi сеть на базе двухдиапазонных точек доступа WEP-2ac. Наличие бесшовного Wi-Fi позволяет использовать мобильный SIP-клиент на смартфонах сотрудников без перерыва связи при перемещении внутри офиса. Если абонент находится на рабочем месте, вызов будет поступать на стационарный телефон, при отсутствии сотрудника вызов поступает на мобильный SIP-клиент по единому внутреннему номеру.

В рамках проекта выполнено построение карты распределения уровня сигнала (так же называемая картой покрытия), измеренного в dBm. Уровень сигнала является одним из важнейших факторов, влияющих на производительность беспроводной сети, так как слишком слабый сигнал не позволит иметь устойчивое, высокоскоростное соединение между ТД и клиентским устройством.

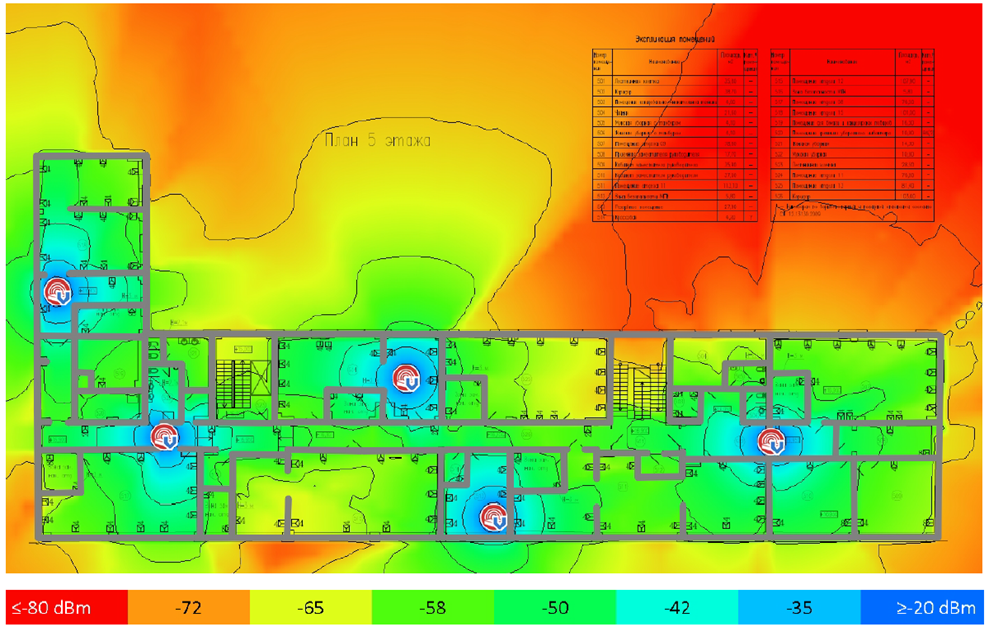

Рисунок 2 — Радиопланирование одного из этажей здания

• Согласованы технические требования с Заказчиком;
• Выполнено радиопланирование сети Wi-Fi;
• Разработаны схемы связи и спецификация оборудования;
• Выполнена поставка оборудования и сопровождение проекта.
