Организация Wi-Fi сети для сотрудников нефтеналивного терминала в районе Крайнего Севера

Построить беспроводную локально-вычислительную сеть в АБК и двух общежитиях на 252 пользователя с организацией доступа в Интернет по спутниковому каналу связи.

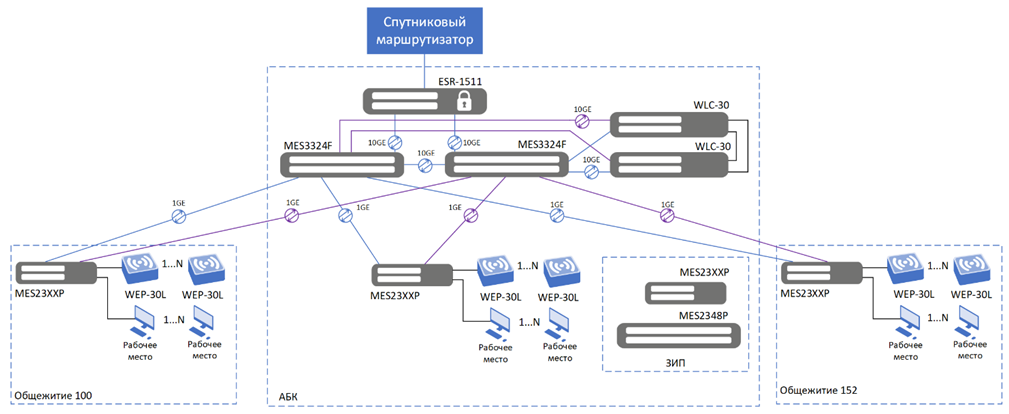

Рисунок 1 – Структурная схема сети

Для организации доступа в Интернет на объекте построена отказоустойчивая сеть по топологии «звезда» (рисунок 1). В качестве оконечного оборудования используются автоматизированные рабочие места (АРМ), МФУ, мобильные устройства сотрудников и IP-камеры. Они подключены к универсальным PoE-коммутаторам Eltex MES2324P и MES2348P. Такое решение позволяет минимизировать типовые элементы схемы: питание точек доступа Wi-Fi и IP-камер осуществляется по кабелю передачи данных без дополнительных инжекторов.

Уровень агрегации включает два коммутатора MES3324F, объединённых в стек. К каждому коммутатору доступа MES2324P и MES2348P подключено два линка: при отказе одного из агрегирующих коммутаторов связь сохранится через резервный маршрут.

Для защиты внутренней сети от внешних угроз установлен сервисный маршрутизатор Eltex ESR-1511. Интернет-канал связи реализован с помощью спутникового маршрутизатора. Отказоустойчивость сети дополнительно усилена резервированием электропитания MES3324F и ESR-1511.

Для корректного размещения точек доступа Eltex WEP-30L было выполнено радиопланирование всех этажей общежитий и АБК (рисунок 2). Бесшовный роуминг реализован на контроллерах WLC-30. Два контроллера сведены в кластер, что обеспечивает достижение основных целей проекта — отказоустойчивости, стабильности и возможности масштабирования сети.

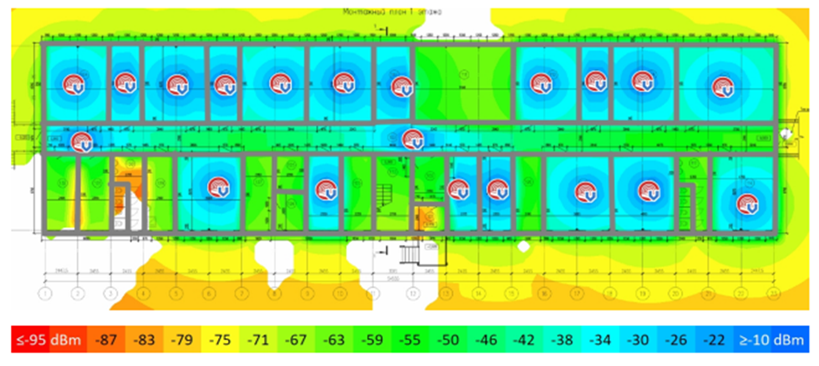

 Рисунок 2 – Уровень основного сигнала

• Разработана структурная схема связи, выполнено радиопланирование;
• Произведен расчет спецификации оборудования;
• Выполнена поставка и сопровождение ввода в эксплуатацию;
• Предоставляется техническая поддержка.
