Организация сети связи для городской поликлиники регионального значения

• Построение защищенной сети передачи данных с доступом в Интернет в рамках капитального ремонта;
• Проектирование и строительство беспроводной ЛВС Wi-Fi для сотрудников и пациентов.

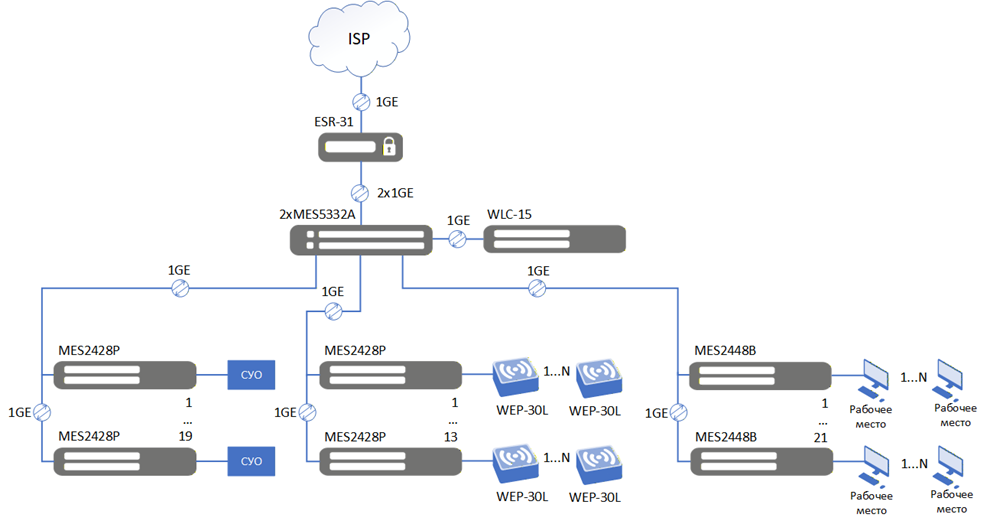

Рисунок 1 – Структурная схема сети

Подключение здания поликлиники к сети Интернет обеспечивается вводом волоконно-оптического кабеля в серверную. Кабель коммутируется в точке коллективного доступа — телекоммуникационном шкафу 19″ с сетевым оборудованием.

В качестве пограничного сервисного маршрутизатора используется ESR-31. Он позволяет организовать защищенные сетевые туннели между филиалами поликлиники, а также обеспечить защищенный периметр сети, фильтрацию трафика и безопасность внутреннего контура. Для государственных клиник важным требованием является наличие защищённого канала связи при подключении к ЕГИСЗ (Единой государственной информационной системе в сфере здравоохранения), которое гарантирует ESR-31.

Ядро сети представлено стеком из двух оптических 10G Ethernet-коммутаторов MES5332A с резервными источниками питания для обеспечения высокого уровня отказоустойчивости.

Подключение рабочих мест врачей и сотрудников, а также медицинской техники выполнено через коммутаторы доступа MES2448B.

Система управления очередью (СУО) реализована на базе оборудования «Максима». Для коммутации компонентов системы и её подключения в сеть Интернет используются коммутаторы доступа с поддержкой PoE MES2428P.

Для организации беспроводной локально-вычислительной сети предусмотрены indoor точки доступа WEP-30L, работающие в диапазонах 2,4 ГГц и 5 ГГц. Точки доступа поддерживают стандарты IEEE 802.11a/b/g/n/ac/ax и имеют максимальную пропускную способность до 1201 Мбит/с.

Контроллер WLC-15 служит для автономного управления беспроводной сетью. Он позволяет быстро конфигурировать сеть Wi‑Fi, обеспечивает централизованный мониторинг оборудования, сбор, анализ трафика и сессий, а также поддерживает тонкую персональную настройку параметров беспроводной сети.

В рамках проекта построена карта покрытия, отражающая распределение уровня сигнала. Этот параметр является одним из важных факторов, влияющих на производительность беспроводной сети, так как недостаточный уровень сигнала препятствует устойчивому высокоскоростному соединению между ТД и клиентскими устройствами.

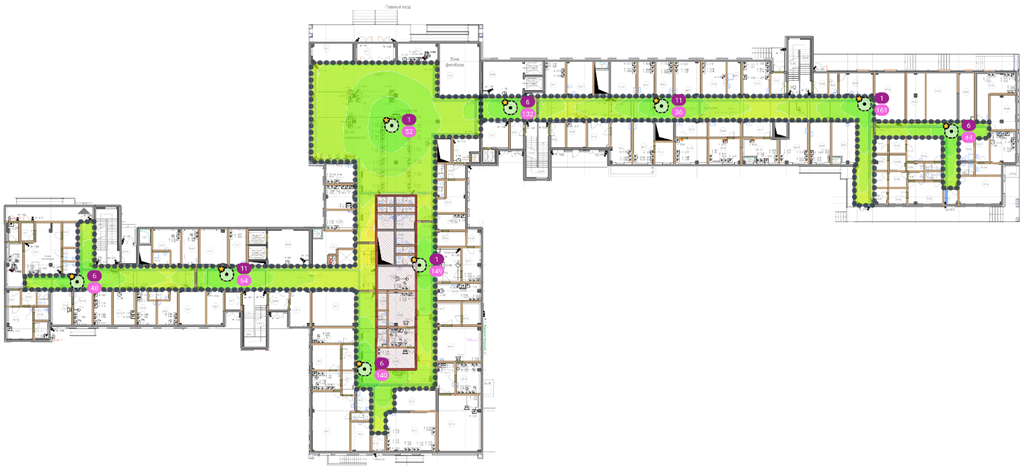

Рисунок 2 – Уровень основного сигнала на 1 этаже

• Согласованы технические требования с Заказчиком и Генеральным подрядчиком;
• Выполнено радиопланирование сети Wi-Fi;
• Разработаны схемы связи и спецификация оборудования;
• Выполнена поставка оборудования, сопровождение при пусконаладочных работах;
• Подготовлены рекомендации по устранению зон с низким сигналом и повышению отказоустойчивости.
