Организация сети для комплекса лафетного пожаротушения

• Реализовать передачу данных в системе пожаротушения и мониторинга открытых очагов пожаров на защищаемой территории на 4 уровнях;
• Обеспечить возможность работы системы по протоколам ONVIF и Modbus.

Система пожаротушения и мониторинга открытых очагов пожаров включает в себя 4 уровня:

• Комплекс видеомониторинга, состоящий из IP-видеокамер;
• Комплекс управления исполнительными механизмами нижнего уровня;
• Комплекс управления на базе ШУ-ЛС, состоящий из ПЛК, коммуникационного оборудования и оборудования защиты;
• Лафетный ствол с дистанционным управлением на базе шаговых электроприводов и платы управления.

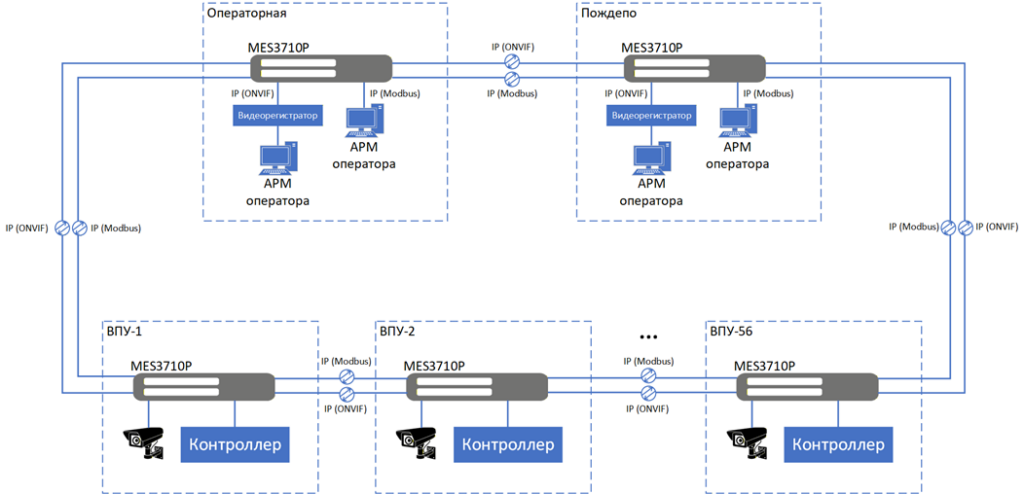

Рисунок 1 – Структурная схема сети

По требованиям Заказчика всё применяемое оборудование должно быть российского производства, с обязательным присутствием в Реестре российской электронной продукции (РЭП). Изначально Заказчиком в проект были заложены промышленные коммутаторы MOXA SDS-G3006-2GTXSFP, поддерживающие работу по протоколам ONVIF и Modbus.

В качестве промышленных уличных коммутаторов на замену MOXA была выбрана модель Eltex MES3710P с креплением на DIN-рейку и повышенными показателями пыле- и влагозащиты.

Информация от контроллеров и оконечных устройств, работающих по протоколам ONVIF и Modbus, упаковывается в IP-пакеты и передается по сети с помощью коммутаторов Eltex MES3710P. Таким образом, обеспечивается связность оконечного оборудования с контроллерами, а коммутаторы при этом удовлетворяют всем предъявленным требованиям.

Связь между ВПУ и операторной построена по кольцевой топологии (рисунок 1). Для выполнения требования о физическом разделении сетей видеонаблюдения и автоматизации спроектированы два параллельных оптических кольца, на каждом коммутаторе Eltex MES3710P задействованы все четыре оптических порта. Данные от оконечных устройств приходят в операторную и пожарное депо, где информация обрабатывается на АРМ операторов. Такое решение одновременно обеспечивает отказоустойчивость и полное соответствие требованиям проекта.

• Согласованы технические требования с Заказчиком;
• Разработаны схемы связи и спецификация оборудования;
• Выполнена поставка оборудования, входящего в реестр РЭП;
• Обеспечивается сервисное и техническое обслуживание;
• Реализована передача данных с оконечных устройств по протоколам ONVIF и Modbus, упакованных в IP-пакеты.
