Модернизация сети телефонной связи предприятия на 3 400 пользователей

• Построить телефонную сеть на 3 400 пользователей;
• Предоставить сервисы ДВО, запись разговоров;
• Резервирование по схеме active-active;
• Локальное резервирование при условии недоступности центрального узла;
• Реализовать требования Приказов №286 (СОРМ-1), №573 (СОРМ-3).

• Текущее количество абонентов: 3 374;
• Проектируемое количество абонентов АТС: 3400;
• Абонентская нагрузка: 0,2 Эрл;
• Транзитная нагрузка: 300 одновременных соединений;
• Соединения с ТфОП: 37 потоков E1;
• СОРМ: 1 поток Е1.

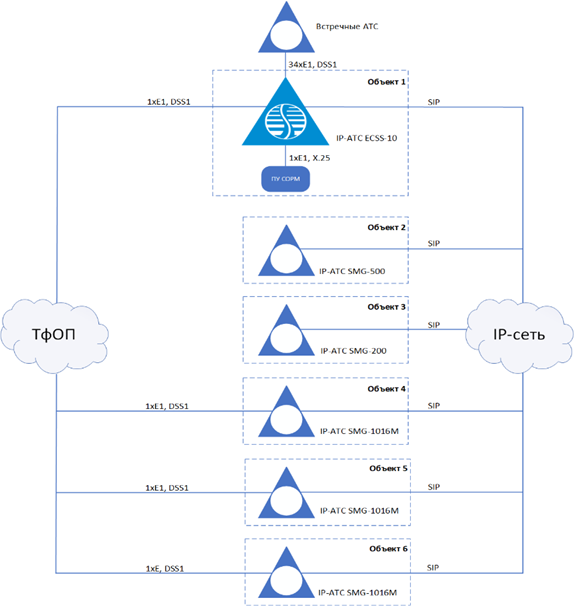

Рисунок 1 — Структурная схема сети

Центральный узел размещается на Объекте 1, представляет собой программно-аппаратный комплекс ECSS-10 Softswitch с многоуровневым резервированием. Программное обеспечение ECSS-10 разворачивается на дублированных промышленных серверах, которые работают в режиме active-active и полностью сохраняют вызовы на любой стадии обслуживания в случае отказа одного из серверов.

Абоненты удаленных объектов с помощью функционала Upper Registration подключаются к центральному узлу через локальные АТС серии SMG, которые в штатном режиме работы пробрасывают регистрации на вышестоящий ECSS-10 Softswitch и обеспечивают выход в город по потоку Е1, в аварийном режиме работы – резервирование локальной связи на объектах.

В штатном режиме работы центрального и удаленных узлов обслуживаются ресурсами центральной АТС ECSS-10 Softswitch, благодаря чему абоненты всех объектов получат доступ к одинаковому набору сервисов софтсвича, инженеры службы эксплуатации простой и понятный централизованный интерфейс управления и мониторинга.

Подключение к ПУ СОРМ ФСБ России будет выполнено в одной точке через софтсвич ECSS-10 на базе центрального узла на Объекте 1.

Для централизованной схемы рекомендовано наличие основного и резервного выделенных каналов связи на каждом объекте с целью обеспечения связности объектов по двум независимым маршрутам.

• Проведён анализ существующей сети связи, подготовлены рекомендации в части модернизации;
• Согласованы технические требования с Заказчиком;
• Разработаны схема связи и спецификация оборудования;
• Выполнены поставка и сопровождение запуска в эксплуатацию, предоставляется техническая поддержка.
