Модернизация локальной вычислительной сети с заменой коммутаторов Cisco

• Заменить коммутаторы ядра Cisco C9300-48T и уровня доступа Cisco 2960-48;
• Увеличить пропускную способность до 1 Гб;
• Реализовать разделение сети динамическими VLAN;
• Использование существующих кабельных трасс (8-жильная витая пара).

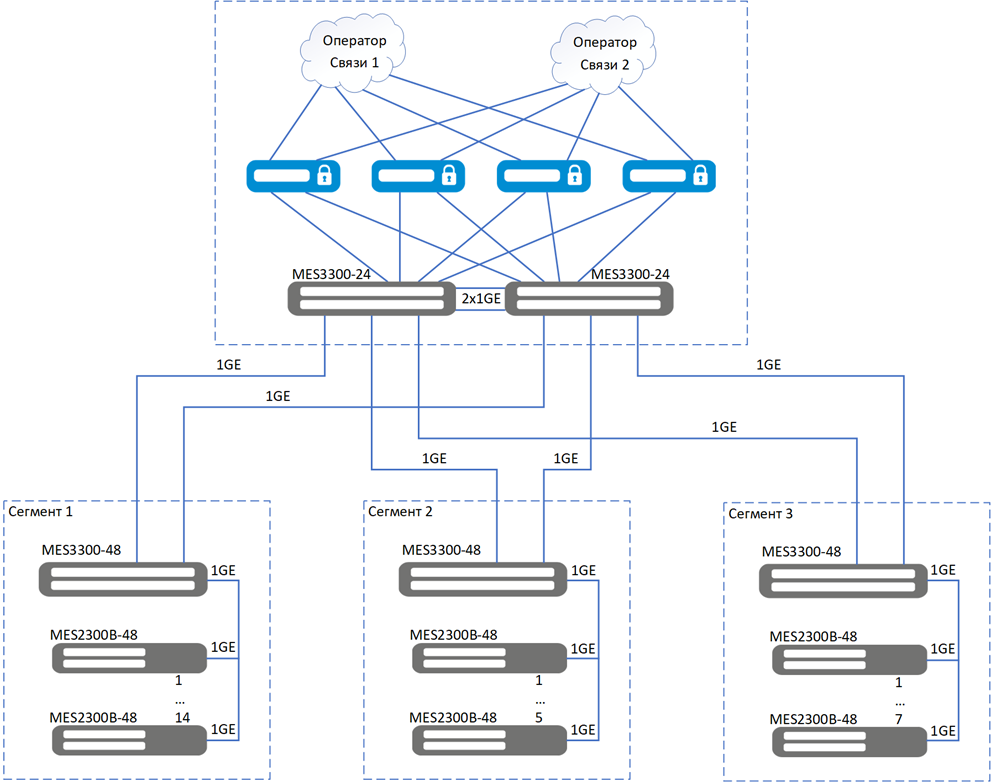

Рисунок 1 – Структурная схема сети

Локальная сеть предприятия состоит из трёх сегментов, каждый из которых построен по схеме «звезда» (рисунок 1), внутри здания проложена 8-жильная витая пара категории Cat.5. Кроме увеличения пропускной способности до 1 Гбит/с, важным критерием было сохранение существующей кабельной инфраструктуры. Поэтому было принято решение использовать коммутаторы с медными интерфейсами 1000BASE-T на всех уровнях сети.

Поскольку ранее на предприятии эксплуатировались решения Cisco, для планового перехода использовались коммутаторы серий MES2300/3300, обладающие аналогичным интерфейсом управления (CLI) и командами.

В качестве коммутаторов доступа выбраны MES2300B-48 с поддержкой резервного питания 12 В от аккумуляторной батареи, что позволяет сохранить связность сети при кратковременных перебоях в электроснабжении. Для агрегации трафика от коммутаторов MES2300B-48 используются три коммутатора MES3300-48, расположенные в разных сегментах предприятия.

Связность между тремя сегментами организована на базе стека из двух коммутаторов Eltex MES3300-24. Стекирование обеспечивает не только простое управление, но и высокую доступность: при отказе одного устройства трафик продолжает обслуживаться вторым.

Для обеспечения резервирования каналов к коммутаторам агрегации каждого сегмента проложены двойные линки, что защищает от потери связи при повреждении одного кабеля или порта. Отказоустойчивость сети дополнительно усилена резервированием блоков питания коммутаторов MES3300-48 и MES3300-24.

Оптические uplink-порты с пропускной способностью 10 Гбит/с в данной схеме не используются и предусмотрены на перспективу модернизации сети. Такой подход позволяет в будущем заменить любой сегмент кабельной инфраструктуры высокоскоростным оптическим соединением без замены оборудования.

• Согласованы технические требования с Заказчиком;
• Разработана структурная схема связи;
• Произведен расчет спецификации оборудования;
• Для принятия конечного решения о замене Заказчик провел тестирование подобранного оборудования с полным техническим сопровождением;
• Выполнена поставка оборудования;
• Увеличена пропускная способность сети до 1 Гбит/с с сохранением существующей кабельной инфраструктуры;
• Реализовано разделение сети динамическими VLAN;
• Предоставляется техническая поддержка.
