Комплексная модернизация сети связи клинической больницы

Реализация сегментированной транспортной сети (ОСПД и ЗСПД), телефонии и Wi-Fi с единой системой управления и мониторинга на 1100 сотрудников.

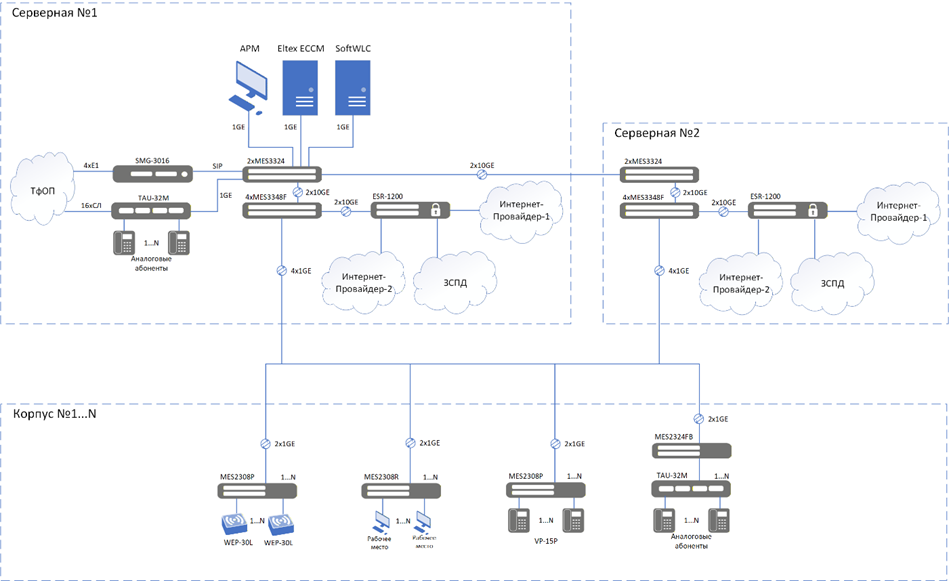

Рисунок №1 – Структурная схема ОСПД

Сеть заказчика разделена на 2 сегмента: закрытая сеть передачи данных (ЗСПД) и открытая сети передачи данных (ОСПД).

Ядро закрытого сегмента представлено Ethernet-коммутаторами Eltex MES5448, расположенными в 2 отдельных серверных. Коммутаторы ядра соединены между собой двумя оптическими линками 40G. Коммутаторы доступа MES2324P, MES2324, MES2348B подключены к каждому из двух коммутаторов ядра оптическими линками 10G для повышения отказоустойчивости сети.

Ядро открытого сегмента представлено оптическими Ethernet-коммутаторами MES3348F, которые соединены между собой по топологии «Кольцо».

В качестве IP-АТС выступает SMG-3016. Аналоговые абоненты подключаются к IP-АТС ECSS-10 посредством абонентских FXS-шлюзов TAU различной портовой ёмкости. Городские соединительные линии подключены через шлюз TAU-32M.IP, который в случае отключения электропитания (аварийный режим работы) обеспечивает прямое проключение городских соединительных линий и экстренных аналоговых телефонов больницы. IP-телефоны VP-15P подключаются напрямую поверх сети передачи данных.

Для построения сети Wi-Fi выбраны двухдиапазонные точки доступа Eltex WEP-2ac. Точки доступа Wi-Fi и IP-телефонные аппараты, в свою очередь, подключены к PoE коммутаторам MES2308P, устройства открытого сегмента к коммутаторам доступа MES2308R. В качестве пограничного межсетевого экрана используется ESR-1200, который позволяет агрегировать каналы от нескольких операторов, благодаря функционалу MultiWAN.

Централизованное управление коммутаторами, абонентскими шлюзами TAU и SMG-3016 выполняется посредством системы Eltex ECCM. Управление беспроводной сетью доступа обеспечивается софт-контроллером SoftWLC, который физически находится в сети заказчика, но логически передаётся на управление оператору связи. При дальнейшем расширении сети и увеличении количества IP-телефонных аппаратов возможно использование системы автоконфигурирования IP-телефонов Autoprovision (AuP), которая доступна опционально при приобретении дополнительных лицензий.

• Согласованы технические требования с Заказчиком;
• Разработаны схемы связи и спецификация оборудования;
• Выполнена поставка оборудования и сопровождение проекта;
• Обеспечиваются сервисное обслуживание, техническое обслуживание;
• Обеспечен резервный каналы связи по соединительным линиям.
