NTU-RG-1421G-Wac | GPON ONT абонентский терминал

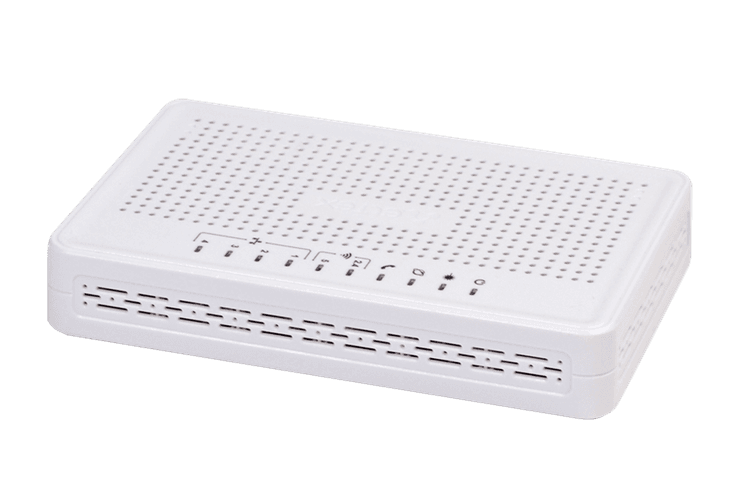

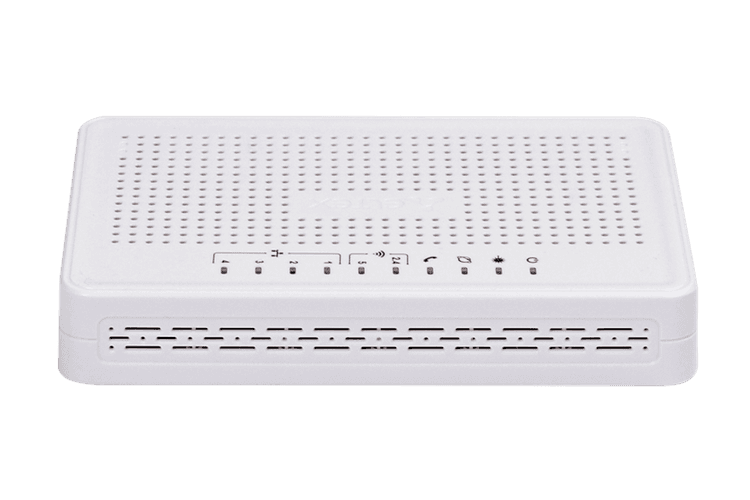

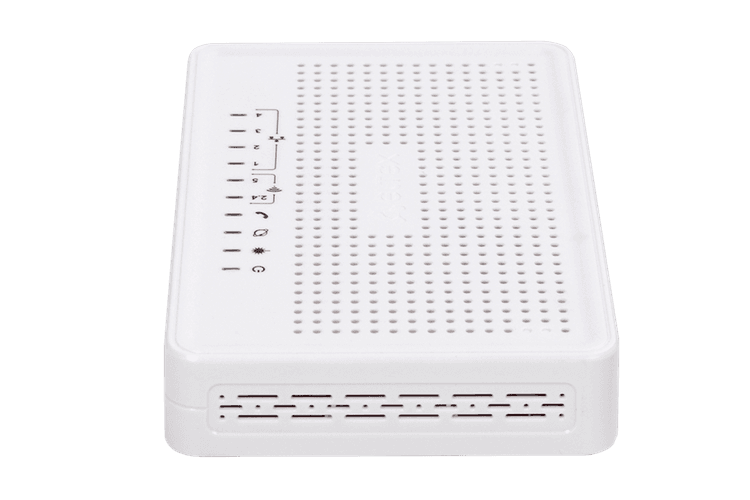

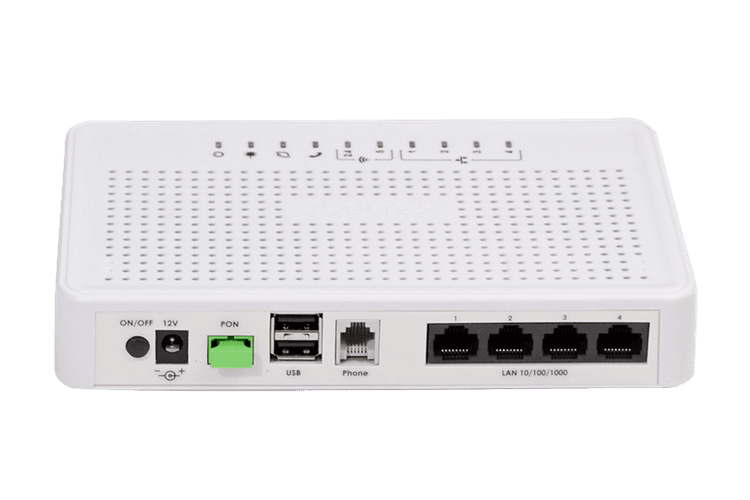

NTU-RG-1421G-Wac — GPON ONT абонентский терминал с поддержкой 1 GPON порта, 4 портов LAN, 1 FXS для подключения аналогового телефона, WiFi 802.11ac.

ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON
Технология PON — одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.

Универсальные устройства

• высокоскоростной доступ в интернет
• потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
• IP-телефония
• развлекательные и обучающие программы “on-line”

Варианты применения

• подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
• построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных

Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-1421G-Wac поддерживают стандарт 802.11ac, что обеспечивает скорость передачи данных до 1,3 Гбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц.

Ключевые преимущества

• 1 порт GPON
•  гигабитный роутер
•  порт FXS для подключения телефонов
• 2 порта USB 2.0 для подключения сетевого накопителя
• Wi-Fi 802.11a/b/g/n/ac

Параметры интерфейса PON

• 1 порт GPON
• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+ SFF-8472
• Тип разъема — SC/APC
• Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
• Максимальная дальность — 20 км
• Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
  • Data Rate: 1244Mb/s
  • Average Launch Power +0,5..+5 dBm
  • Spectral Line Width @ -20 dB 1 nm
• Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
  • Data Rate: 2488Mb/s
  • Receiver Sensitivity -28 dBm With BER better than or equal to 1.0×10-10
  • Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

• 4 порта Ethernet 10/100/1000BASE-T (RJ-45)

Параметры интерфейсов FXS

• 1 порт FXS
• Поддержка протокола SIP
• Аудиокодеки: G.729 (A), G.711(A/U), G.723.1
• Передача факса: G.711, T.38
• Сопротивление шлейфа до 2 кОм
• Прием набора импульсный/частотный (DTMF)
• Выдача Caller ID

Параметры беспроводного модуля

• Стандарты 802.11 а/b/g/n/ac
• Частотный диапазон 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5850МГц
• Одновременная работа в двух частотных диапазонах

(Simultaneous Dual Band)

• Модуляция CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM
• Рабочие каналы
  • 802.11b/g/n: 1-13 (2412-2472 МГц)
  • 802.11a/ac: 36-64(5150-5350 МГц), 132-165 (5650 — 5850 МГц)
• Скорость беспроводного соединения(¹)
  • 802.11b: 1; 2; 5,5 и 11 Мбит/с
  • 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
  • 802.11n: 150 Мбит/c (канал 20 МГц), 300 Мбит/c (канал 40 МГц)
  • 802.11ac: 1300 Мбит/c (80 МГц)
• Максимальная выходная мощность передатчика(²)
  • 802.11b (11 Mbps): 17 дБм
  • 802.11g (54 Mbps): 15 дБм
  • 802.11n (MCS7): 15 дБм
  • 802.11ac (5ГГц): 19 дБм

Параметры интерфейса USB

• 2 порта USB 2.0 — для подключения USB-устройств

Поддержка стандартов

• ITU-T G.984.x — GPON
• ITU-T G.988 OMCI specification
• IEEE 802.1D
• IEEE 802.1Q
• IEEE 802.1P

Функциональные характеристики

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
• Поддержка IPoE (DHCP-client и static)
• DHCP-сервер на стороне LAN
• Передача Multicast трафика по Wi-Fi
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPNP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• Поддержка UPNP, SMB, FTP, DLNA, Print Server
• VLAN в соответствии с IEEE 802.1Q

Поддержка функций безопасности

• Ограничение скорости на портах
• FEC-кодирование

Конфигурирование и мониторинг

• В соответствии с TR-142:
  • Удаленное управление по протоколу OMCI
  • Удаленное управление    по протоколу TR-069
• Локальное управление WEB/CLI
• Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Физические характеристики и условия окружающей среды

• Габариты (Ш х В х Г) — 187 x 32 x 120 мм, настольное исполнение
• Питание. Внешний адаптер питания постоянного тока 12 B/2 А
• Потребляемая мощность не более 18 Вт
• Рабочий диапазон температур от +5° до +40° С
• Относительная влажность до 80%

(1) Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11n/ас. Реальная пропускная способность будет другой. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. Факторы окружающей среды могут также влиять на радиус действия сети.

(2) Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
